Блузки




Базовая конструкция блузки

Построение спинки

Строим прямой угол из точки А.

АВ = высота проймы сзади (Впрз ) + прибавка.

(Пример: 23 см + 2 см = 25 см.)

АС = длина спины до талии (Дет) + прибавка.

(Пример: 42 + 1 см = 43 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

AF = (диаметр плеч (Дп ) + прибавка) / 2.

(Пример: (38 см + 2 см) / 2 = 20 см.)

AF = BG1.

BG = (обхват груди 3 (ОгЗ ) + прибавка) / 4.

(Пример: (90 см + 12 см) / 4 = 25,5 см.)

BG = СН = DI.

АА 1 = 2 см.

AL = 1/5 обхвата шеи - 0,5 см.

(Пример: 38 см / 5 = 7,6 см.)

Проведем дугу A1L, которая будет линией горловины сзади.

СМ = высота плеча косая (Впк ) + прибавка.

(Пример: 42 см + 2 см = 44 см.)

Для нахождения точки М проведем дугу с центром в точке С и радиусом, равным СМ.

На пересечении дуги и вертикали FG1 находится точка М.

LM = линия плеча.

G1G3 = 1/4FG1.

G1G2 = 1/4G1G3.

G3G4 = 1 см.

Проведем линию проймы по точкам М G4 G2 G.

HN = 2,5 см.

Проведем линию бокового шва по точкам G N I.

СО = 1/3 BG.

Проведем вертикаль через точку О.

OP = OP1 = глубина вытачки = 1,5 см.

OR = 16 см.

OR1 = 13 см.

Проведем контур вытачки по точкам PRP1 R1.

Построение полочки

Строим прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = АС с чертежа спинки.

CD = CD с чертежа спинки.

AF = AF с чертежа спинки.

AF = BG1.

BG = BG с чертежа спинки.

BG = СН = DIAL = AL с чертежа спинки.

АА 1 = глубина горловины = длина отрезка AL + 0,5 см = 8,1 см.

Проведем дугу А1L, которая будет линией горловины спереди.

LL1 = 1,2 см.

Проведем горизонталь через точку L1.

Для нахождения точки L2 проведем дугу с центром в точке L и радиусом, равным LL2.

LL2 = 5 см.

На пересечении дуги и горизонтали находится точка L2.

FM = FM с чертежа спинки + 1 см.

Проведем горизонталь через точку М 1 .

ВВ 1 = СО = 14 расстояния между сосковыми точками (Цг ).

(Пример: 19 см / 2 = 9,5 см.)

L2B2 = высота груди (Вг ) + прибавка.

(Пример: 25 см + 0,5 см = 25,5 см.)

Для нахождения точки В 2 проведем дугу с центром в точке L2 и радиусом, равным L2B2.

На пересечении дуги и вертикали В10 находится точка В 2 .

Проведем линию L2B2

L2L3 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).

(Пример: 90 см - 84 см = 6 см.)

Для нахождения точки L3 проведем дугу с центром в точке L2 и радиусом, равным L2L3.

Проведем дугу с центром в точке В 2 и радиусом, равным L2B2.

На пересечении двух дуг находится точка L3.

Проведем отрезок L3B2.

L3M1 = LM с чертежа спинки - LL2.

(Пример: 16 см-5 см = 11 см.)

Для нахождения точки М 1 проведем дугу с центром в точке L3 и радиусом, равным L3M.

На пересечении дуги и горизонтали через точку М находится точка М 1 .

G1G2 = 1/4G1M.

G1G3 = 1/3G1G2.

G2G5 = ЛА G2G3.

G4G5 = 0,8 см.

Проведем линию проймы по точкам М 1 G2 G4 G3 G.

HN = 2,5 см.

Проведем линию бокового шва по точкам G N I.

B2R = 1,5 см.

OP = OP1 = глубина вытачки = 1,2 см.

OR1 = 13 см.

Проведем контур вытачки по точкам Р R P1 R1.

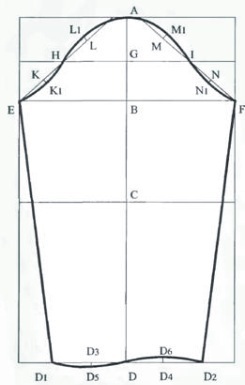

Построение рукава


Построение рукава

Проведем вертикаль.

Отложим на ней отрезок АВ = MG1 (величина с чертежа спинки) - 7 см.

(Пример: 20 см - 6 см = 14 см.)

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава.

(Пример: 58 см.)

BF = BE = (обхват плеча (Оп) + прибавка) / 2.

(Пример: (26 см + 10 см) /2=18 см.)

AG = 1/2 АВ.

GI = 1/4BF+ 1,5 см.

(Пример: 18 см / 2 + 1,5 см = 10,5 см.)

GH = 1/2 BF + 2,2 см.

(Пример: 18 см / 2 + 2,2 см = 11,2 см.)

Проведем линии ЕН и FI до пересечения с горизонтальной прямой, проходящей через точку А.

НК = HL = 1/2 ЕН.

IM = IN = ЛА FI.

Проведем перпендикуляры через точки К L М N.

КК 1 = 0,5 см.

LL1 = 0,7 см.

ММ 1 = 1 см.

NN1 = 0,6 см.

Проведем линию оката рукава по точкам Е К1 Н L1 А М1 I N1 F.

DD1 = DD2 = 1/2 ширины низа рукава = = (обхват запястья (Оз ) + прибавка) / 2.

(Пример: (20 см + 5 см) / 2 = 12,5 см.)

D3D = D1D3 = 1/2 DD1.

D4D = D2D4 = 1/2 DD2.

D3D5 = D4D6 = 0,5 см
